Кабели и принадлежности Carewell и Edan

Кабель пациента для ЭКГ с отведениями (10 проводов)

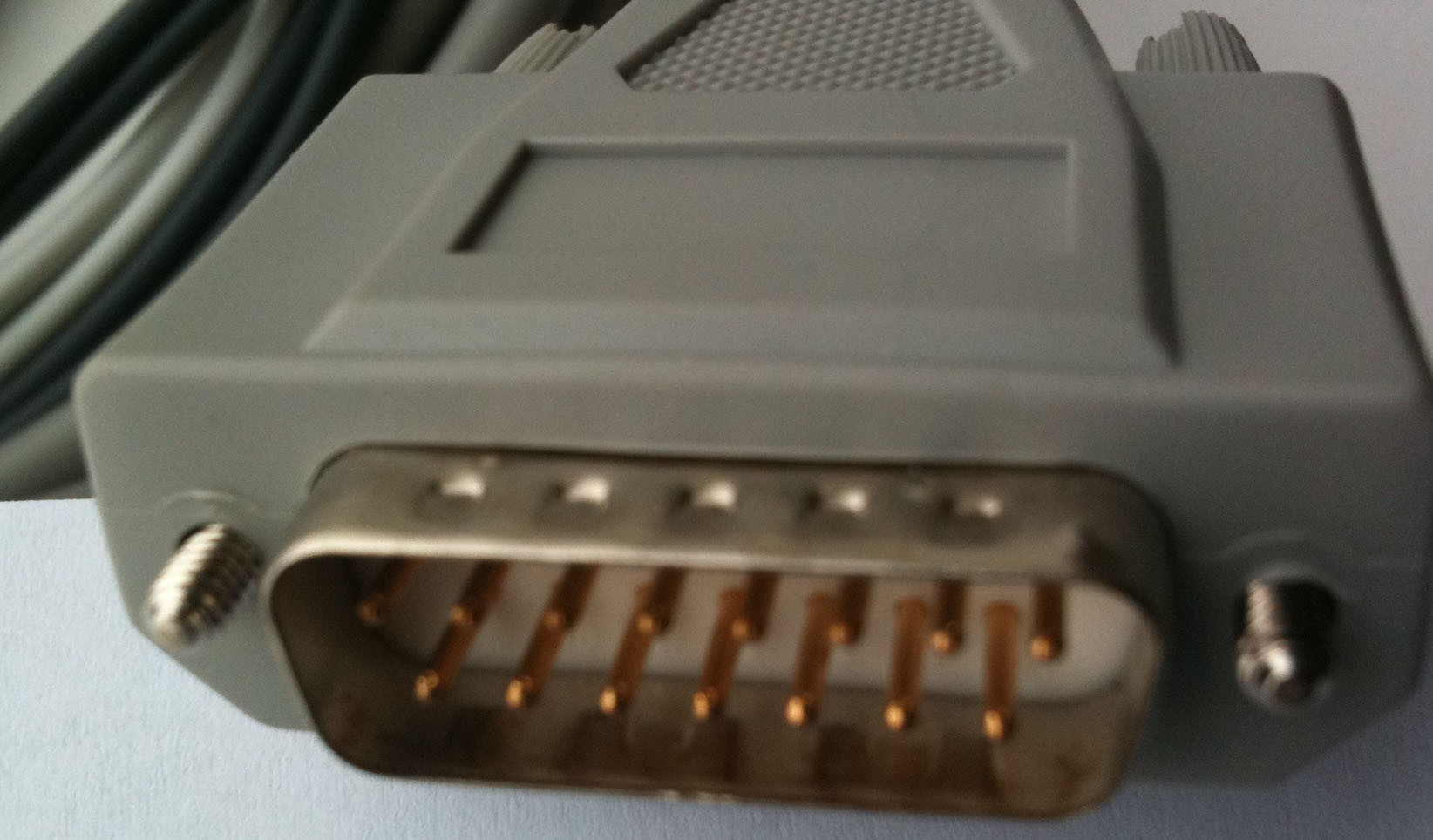

Крепление разъёма к корпусу кардиографа - с помощью двух винтов, как показано на фотографии.
Разъём - 15 Pin
Штекер - 3 или 4 мм
Длина кабеля пациента - 2100 мм
Длина грудных отведения - 850 мм
Длина отведений на конечности - 1480 мм
Полное сопротивление каждого отведения - менее 50 Ом

Электроды грудные с зажимом
Комплект - 6 шт.

Электроды на конечности с зажимом
Комплект - 4 шт под штекер 3 или 4 мм.

Расположение и обозначение отводящих электродов, наименование и обозначение отведений и цветовая маркировка кабелей пациента соответствует требованиям ГОСТ Р МЭК 60601-2-51-2008.

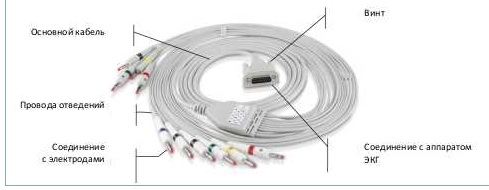

Ниже показан кабель пациента для кардиографов Эдан, который, как и электроды, по своим характеристикам соответствует кабелям фирмы Каревелл. Фирма Эдан рекомендует использовать кабели пациента и электроды только их производства.

Аккумуляторные батареи

В кардиографах Carewell используют литиевые аккумуляторы. В кардиографах Edan SE-3, SE-1201 и SE-1 используют литиевую батарею напряжением 14,8 В и емкостью 2200 мАч, в SE-301 и SE-601 - ёмкостью 2500 мАч, а в кардиографе SE-18 - 5000 мАч.

Помимо кабеля пациента и электродов в стандартный объём поставки электрокардиографов Edan и Carewell входят следующие расходные материалы и приспособления:
- трёхжильный кабель электропитания
- рулон бумаги или бумага в виде гармошки
- валик (диаметром 8 мм для Edan SE-3) для рулона бумаги
- два предохранителя
- инструкция по эксплуатации на русском языке.

Кабели пациента и принадлежности Fukuda

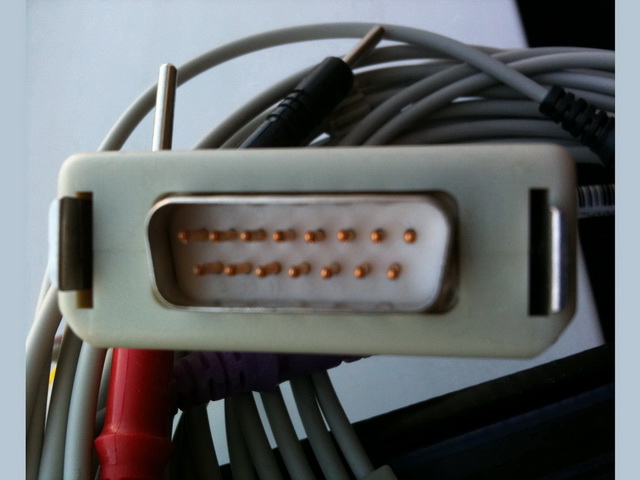

Кабели пациента кардиографов Fukuda имеют защиту от дефибриляции. Разъём кабеля крепится к кардиографу с помощью двух пружинных усов, т.е. крепёжные винты отсутствуют, как показано на фотографии ниже

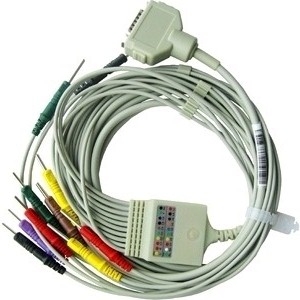

Кабель пациента для Fukuda ЭКГ аппарата
Штекер - 3/4 мм. Разъём - 15 Pin
Длина кабеля -2100 мм
Длина грудных отведений - 670 мм
Длина отведений на конечности - 1150 и 1250 мм
Сопротивление проводимости - 900-1120 Ом
Сопротивление изоляции - свыше 100 МОм (100 В постоянного тока)
Температура эксплуатации - 10-40 ºC
Допустимая влажность - 30-85%.
Имеется два типа кабелей: модель CP-104J с диаметром штекера 3 мм и модель СР-104Т с диаметром штекера 4 мм.

Электроды грудные с зажимом (модель ТЕ-01 для взрослых и ТЕ-13А для детей)
Комплект - 6 шт.
Диаметр резиновой чашки - 28 мм
Диаметр металлического контакта - 20 мм

Электроды на конечности с зажимом (модель ТЕ-43А для рук и модель ТЕ-43В для ног)
Комплект - 4 шт.
Длина - 120 мм, под штекер 3/4 мм
Можно регулировать степень сжатия двух половин электрода путем перестановки пружины в одно из следующих положений: ST - сильная степень сжатия, MD - средняя и WK - слабая.

Аккумуляторные батареи для ЭКГ аппаратов Фукуда

Для кардиографов FCP-2155 и FX-2111: модель аккумулятора HHR-13F8GI, ёмкость 1,3 Ампер-часа,
для FCP-7101 и FX-7102: модель 8-PH-4/3A3700-H-J18, ёмкость 3,6 Ампер-часа
для FX-7202: модель T8HRAAU-4713, ёмкость 1,4 Ампер-часа
для FX-7302: модель T8HR4/3FAUC-5345, ёмкость 3,7 Ач
для FX-7402: модель 8/HRY-4/3AFD, ёмкость 3,5 Ампер-часа.

В качестве аккумуляторных батарей используются никель-металлогидридные (Ni-MH) аккумуляторы. Рекомендуемая температура хранения: 0-30 град., температура эксплуатации: 0-40 град. Срок службы таких аккумуляторов составляет 3-4 года или 300 циклов разряда-заряда. Полная зарядка - 3-4 часа. Напряжение всех указанных выше аккумуляторов - 9,6 В.

для FX-8222: модель ВТЕ-001, ёмкость 3,24 Ампер-часа, литий-ионная, вес 410 г, размеры: 133х39х44 мм
для FX-8322/8322R: модель ВТЕ-002, ёмкость 4,6 Ампер-часа, литий-ионная, вес 255 г, размеры: 119х63х23 мм.

От ёмкости аккумуляторной батареи зависят два важных параметра электрокардиографа:
- продолжительность непрерывной регистрации в случае работы от АКБ и
- продолжительность непрерывной печати.
Первый параметр обычно составляет до 180 минут, второй - 30-60 минут и зависит от конструкции термопринтера.

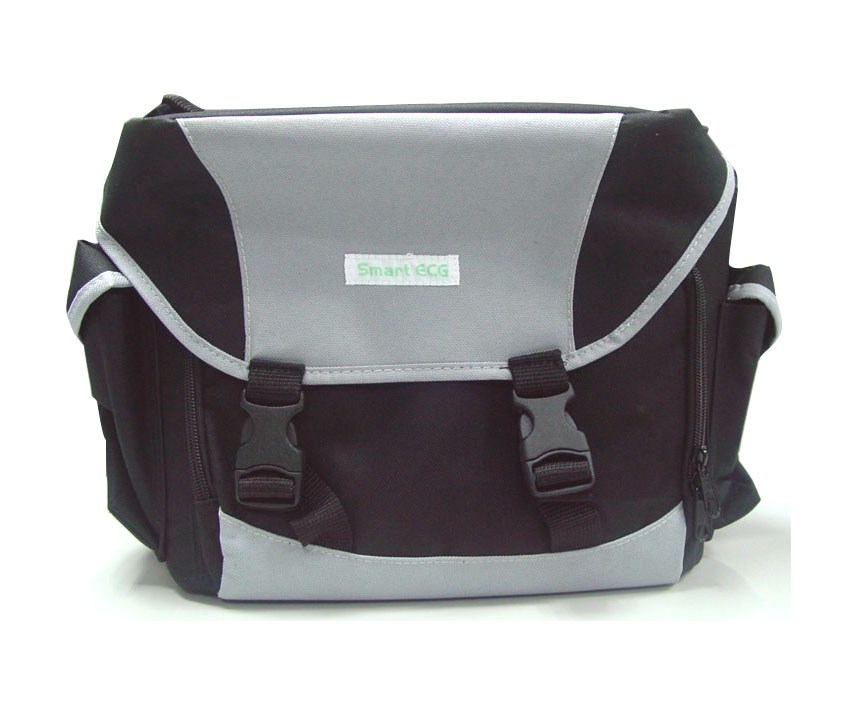

Сумки для переноски кардиографов фирм ФУКУДА (слева, 26 х 36 х 7 см) и ЭДАН (справа, В25 х Ш35 х Г20). Сумка Edan имеет два отделения внутри, а также три кармана снаружи.
