ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

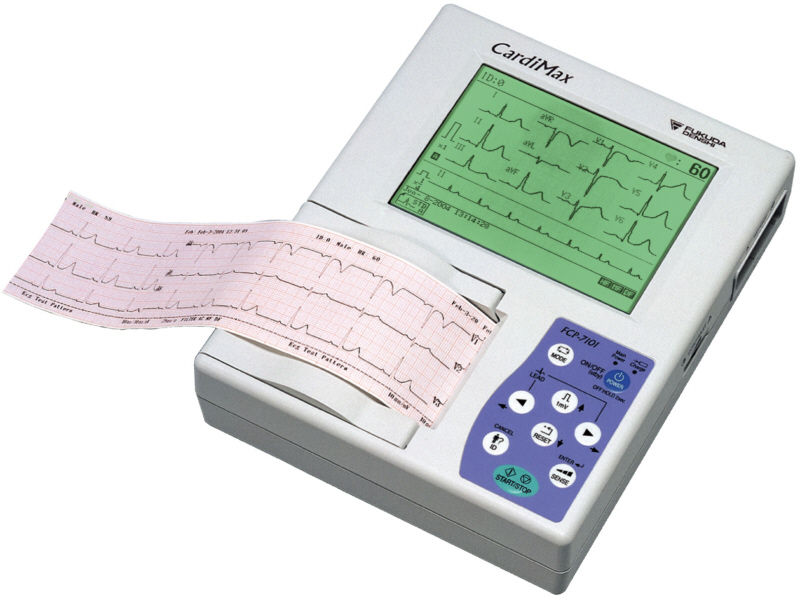

Трёхканальный электрокардиограф Fukuda Cardimax FCP-7101

Отличия пользовательских параметров портативных кардиографов Фукуда приведены в разделе модели.



СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ и НАСТРАИВАЕМЫЕ ПАРАМЕТРЫ аналогичны как в FX-7102.

РЕЖИМЫ РАБОТЫ (ОСНОВНОЕ МЕНЮ)

Стандартная ЭКГ (12 отведений) Анализ аритмии Просмотр ЭКГ из памяти Настройки всех режимов

МЕНЮ ПРОВЕРКИ КАРДИОГРАФА (САМОТЕСТИРОВАНИЕ)

Вывод встроенных тестовых ЭКГ для проверки прибора (TEST PATTERN) Проверка принтера (RECORDING TEST) Проверка кнопок (KEY TEST) Проверка ЖК-дисплея (LCD TEST) Проверка звуковых сигналов (BUZZER TEST)

ФОРМАТЫ ЗАПИСИ

Кривые ЭКГ Отчет измерений и подробные результаты измерений Расшифровка анализа Заключения

СООБЩЕНИЯ ОБ ОШИБКАХ

LOW BATTERY (Слишком низкий заряд батареи) MAGAZINE UP (Открыт отсек для бумаги) NO PAPER (Отсутствует бумага в принтере) CHECK PAPER (Не обнаружена разметка на термобумаге) QRS DETECT ERROR (Ошибка обнаружения QRS-комплекса) SYSTEM ERROR (Системная ошибка в кардиографе)

ИНФОРМАЦИОННЫЕ ОБЛАСТИ НА ЖК-ДИСПЛЕЕ:

Данные о пациенте (ID, пол, возраст) Пиктограмма состояния кардиографа ЧСС Область отражения ЭКГ кривых Информация о фильтрах Пиктограмма области тестирования

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

ПАРАМЕТР ЗНАЧЕНИЕ
Кол-во отведений 12 стандартных отведений
A/D преобразователь 13 бит
Кол-во регистрируемых каналов 1; 3
Чувствительность 1/4, 1/2, 1, 2 см/мВ или автоматическая
Постоянная времени 3.2 сек.
Частотная характеристика 0,05-150 Гц
Режекция всех режимов 2 мм полный размах или ниже (103 дБ или более
Входное сопротивление 50 Мом или более
Коэффициент ослабления синфазного сигнала >103 дБ
Напряжение поляризации не менее -550+550 мВ
Внутренние шумы 20 мкВ полный размах или ниже
Частота выборки 1000/сек/канал
Калибровочное напряжение 1 мВ+2% или ниже
Фильтры (степень подавления):
Фильтр сети
Мышечный фильтр
Фильтр дрейфа изолинии

-20 дБ или менее для 50/60 Гц
-3 дБ (-6 дБ/окт) для 25/35 Гц
-3 дБ или менее для 0,25/0,5 Гц
Встроенная память Не менее 128 измерений
Клавиатура Пылевлагонепроницаемая пленочная
Дисплей Жидкокристаллический с подсветкой 115х86 мм, 320х240 точек
Записываемые каналы 1 канал, 1 канал+отведение ритма, 3 канала
Принтер Матричная термоголовка
Записывающая система:
Разрешение записи по оси уровня
То же по оси времени

8 точек/мм

1 м сек
Скорость записи 5; 10; 12,5; 25 или 50 мм/с
Бумага для записи:
Z-сложенная бумага
Рулонная бумага

OP-122TE и OP-123TE
OP-119TE и OP-18TE
Данные о пациенте Номер ID, возраст, пол, рост, вес и т.п.
Измеряемые величины ЧСС, интервал R-R, интервал Р-Р, ширина комплекса QRS, интервал QT, QTc, электрическая ось, SV1, RV5(6)
Измерение ЧСС от 20 до 300 ударов/мин с точностью 2 удара
Проводимые анализы:
Интерпретация и код
Код Minnesota
Градация заключения

Около 110 типов
Около 130 типов
4 типа
Электропитание От сети 100-240 В, 50/60 Гц, потребляемая мощность 70 Вт, и от аккумулятора, мощность 40 Вт
Аккумулятор и зарядное устройство Встроенные
Время работы от аккумулятора До 180 минут непрерывной регистрации
Класс безопасности тип CF
Стандарт безопасности IEC60601-1 (класс II, тип CF для оборудования с внутренним блоком питания
Клавиатура Пылеводонепроницаемая, плёночная
Защита от дефибриляции В кабеле пациента
Условия эксплуатации Температура: +10 до +40 град., влажность: 25-95% (без конденсата)
Передача данных на персональный компьютер LAN порт
Габаритные размеры 260(Ш)х200(Г)х64(В) мм
Масса 1,2 кг

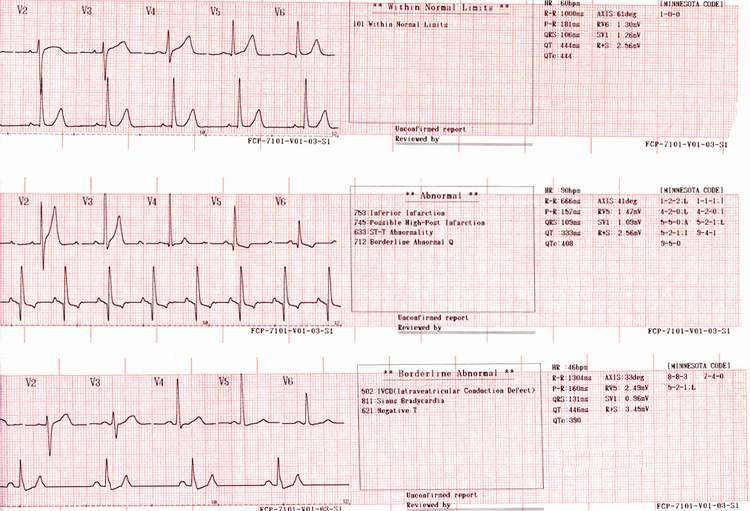

ЭЛЕКТРОКАРДИОГРАММА

Ниже приведены примеры фрагментов распечатки ЭКГ с электрокардиографа FCP-7101.
