ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

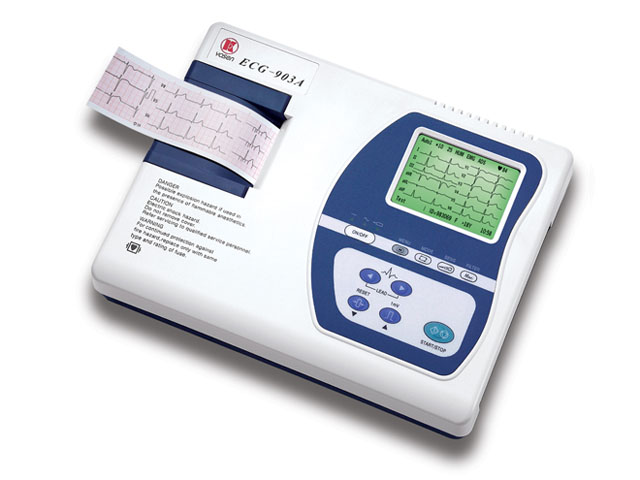

трёхканальных электрокардиографов Kaden ECG-903 и ECG-903A

Отличия портативных кардиографов ECG-903 и ECG-903A приведены в разделе модели.
Подробное описание функций кардиографов Кадэн приведено здесь.



Электрокардиографы ECG-903 и ECG-903A имеют русифицированное меню. ЭКГ-заключение состоит из записи численных значений параметров, приведенных ниже, и интерпретации <Результаты анализа> на русском языке, которая следует за записью.



МЕНЮ аналогичен как в кардиографе ECG-901A

СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ:

Электрокардиограф Кабель пациента Конечностные электроды (4 шт.) Грудные электроды (6 шт.) Кабель электропитания Кабель заземления Рулон термобумаги шириной 63 мм и длиной 30 м Аккумуляторная батарея Предохранители (2 шт.) Инструкция по эксплуатации на русском языке

ФУНКЦИИ ОБРАБОТКИ ДАННЫХ

Сохранение данных в памяти (для ECG-903A) Просмотр Печатание Передача Удаление

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ:

Отключение кардиографа в случае отсутствия управляющих воздействий в течение 3 минут при работе от АКБ Отключение при низком уровне напряжения АКБ.

ПРЕДУПРЕЖДЕНИЯ:

"PAPER OUT" - означает отсутствие бумаги в принтере или не закрыта крышка отсека для бумаги Мерцание символа АКБ на дисплее указывает на низкий уровень заряда АКБ Предупреждение об отсоединении электрода

ИНФОРМАЦИЯ НА ЭКРАНЕ В ПРОЦЕССЕ РАБОТЫ КАРДИОГРАФА

Режимы записи (один ручной и три автоматических на выбор) Чувствительность Скорость протяжки термобумаги Фильтры (HUM, EMG, ADS) Частота пульса пациента Идентификационный номер пациента Пол и возраст пациента Текущее время ЭКГ-кривые

ПЕРЕЧЕНЬ ПАРАМЕТРОВ ЗАПИСИ

желудочковый ритм, ударов/мин интервал PR, мс интервал P/QRS/T, мс интервал QT/QTC, мс ось P/QRS/T, град. амплитуда RV5/SV1, мВ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

ПАРАМЕТР ЗНАЧЕНИЕ
Количество отведений 12 стандартных отведений
A/D преобразователь 18 бит/1000 Гц
Режим регистрации Manual mode (Ручное управление), AUTO1, AUTO2 или AUTO3
Фильтры Фильтр переменного тока, электромиограмм и дрейфа изолинии
CMMR (динамич. диапазон) >60 дБ
Полное вх. сопротивление >50 мОм
Утечка тока пациента <10 мкА
Калибровочное напряжение 1 мВ+2%
Диапазон входных напряжений от 0,03 до 10 мВ
Допустимое отклонение напряжения +500 мВ
Постоянная времени >3,2 сек
Частотная характеристика 0,05-150 Гц(-3 дБ)
Уровень шумов <15 мкВ в размахе
Уровень чувствительности <20 мкВ
Чувствительность AUTO: 2,5, 5, 10, 20 мм/мВ
Погрешность установки чувствительности +5%
Нелинейность +2%
Эффективная ширина записи не менее 40 мм
Входной импеданс (Zвх) не менее 50 МОм
Погрешность скорости регистрации +3%
Клавиатура Пылевлагонепроницаемая пленочная
Дисплей Жидкокристаллический с подсветкой
Межканальная помеха <0,5 мм
Принтер Матричная термоголовка
Стандарт безопасности IEC60601-1 класс I тип CF, ГОСТ Р 50267.0-92 (МЭК 601-1-88) и ГОСТ Р 50267.25-94 (МЭК 601-2-25-93)
Скорость записи 25 или 50 мм/с
Бумага Термобумага шириной 50 мм, длиной 30 м
Данные о пациенте Номер ID, возраст, пол
Измеряемые величины ЧСС, интервал R-R, интервал Р-Р, интервал QRS, интервал QT, электрическая ось, SV1, RV5(6)
Измерение ЧСС от 20 до 300 ударов/мин, точность - 2 удара
Электропитание От сети 110-230 В, 50/60 Гц и от заряжаемого аккумулятора, потребляемая мощность 45 ВА
Аккумулятор и зарядное устройство Встроенные
Время работы от аккумулятора До 180 минут непрерывной регистрации
Время зарядки аккумулятора не более 3 часов
Время готовности к работе не более 10 с (без учета времени наложения электродов)
Условия эксплуатации Температура: +5 до +40 град., влажность: 25-95% (без конденсата)
Габаритные размеры 300(Ш)х230(Г)х61(В) мм
Масса 2,75 кг

Кардиографы имеют регистрационное удостоверение, сертификат соответствия, декларацию о соответствии и свидетельство об утверждении типа средств измерений.

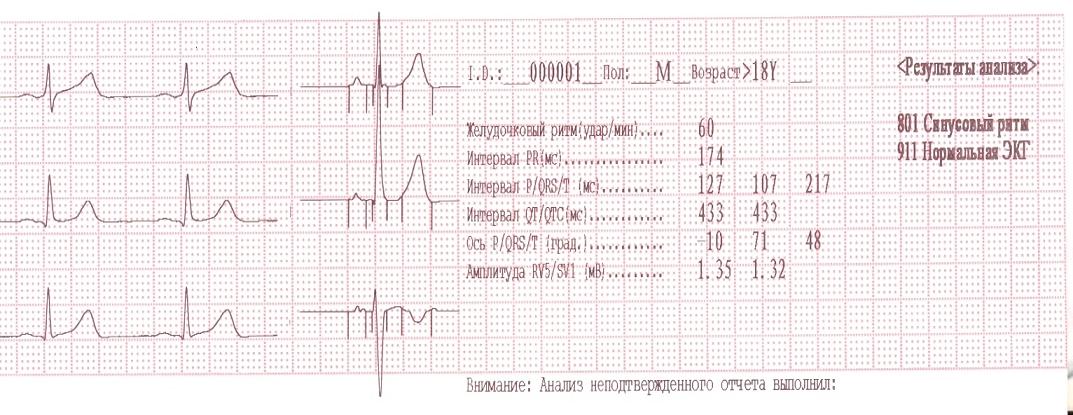

ЭЛЕКТРОКАРДИОГРАММА

Ниже приведен пример фрагмента распечатки ЭКГ с электрокардиографа ECG-903.
